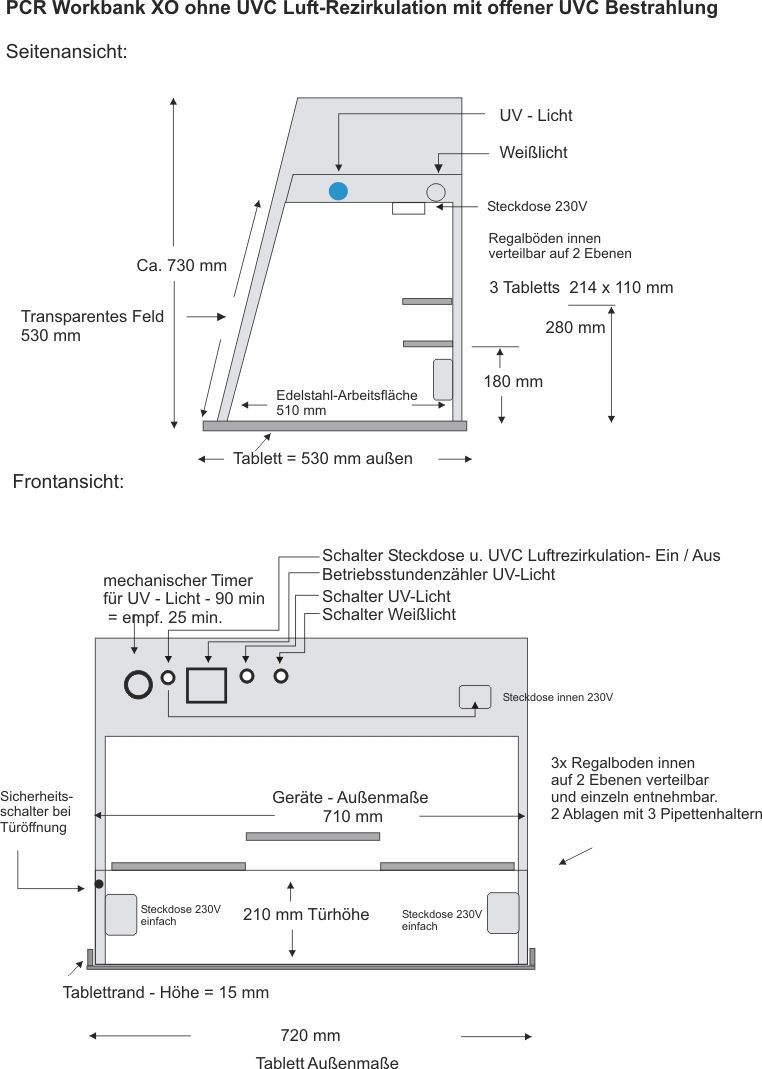

links - PCR Werkbank XO mit offener UVC Strahlung durch eine 36 Watt-Röhre, ohne UVC - Umluft-Rezirkulation. Die Maße entnehmen Sie bitte der technischen Zeichnung, der Toleranzbereich ist +/- 3 mm. Das Gerät wird rückseits, oben links an eine 220 / 230 Volt AC Steckdose durch ein 1,8 m langes Kaltgerätekabel angeschlossen.

Abgesichert ist das Gerät durch eine 4,3 A Sicherung und nach VDE 701 702 auf elektronische Sicherheit geprüft inkl. CE .

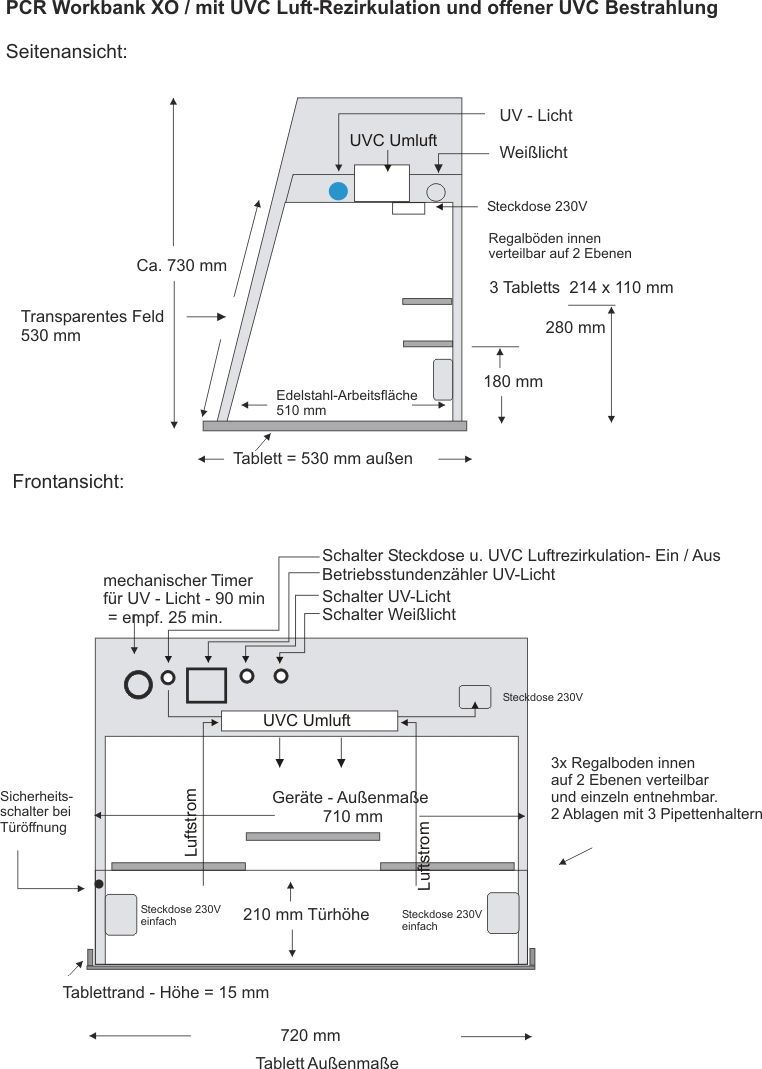

Die PCR Werkbank XO wird ohne UVC - Umluftrezirkulation geliefert. Ein nachträglicher Einsatz der UVC-Umluftrezirkulation ist sehr einfach. Im oberen Gerätebereich innen befindet sich eine zusätzliche Steckdose, die von außen ein- und ausgeschaltet werden kann. Desweiteren befinden sich dort zwei Geräteaufnahmen, die jeweils mit einer Flügelschraube versehen sind. Das UVC-Umluftgerät hat entsprechend zwei Langlöcher zur Montage. Am Umluftgerät befindet sich ein Schalter, der auf "ein" stehen sollte und der Außenschalter für die Steckdose an der PCR Werkbank sollte auf "aus" stehen ! Zur Montage werden die Flügelmuttern abgedreht, das Gerät auf die Schrauben gesteckt und mit den Flügelmuttern fest gedreht. Danach wird der Kaltgerätestecker            ( Schukostecker ) in die Steckdose im Dach eingesteckt. Das Gerät kann nun von außen beliebig zu oder abgeschaltet werden. Die UVC-Röhre im Umluftgerät ist so verbaut, dass bei laufendem Betrieb keine UVC Strahlung in den Außenbereich strahlt. Die Luft wird beidseitig, links und rechts des Geräts angesaugt und mittig nach unten, dekontaminiert wieder ausgeblasen. Siehe Zeichnung rechts im Bild.

Leistungsdaten der UVC-Umluftrezirkulation:

Arbeitsraummaße PCR Werkbank XO = ca. 0,15 m³

Leistung = 2 x 14 Watt, Geräuschpegel = 29 dBA ( sehr leise ! ),

Volumenstrom = ca. 24 CFM ( 1 CFM = ca. 1,7m³/ h )
